3D AOI/3D автоматизированный оптический контроль
Описание

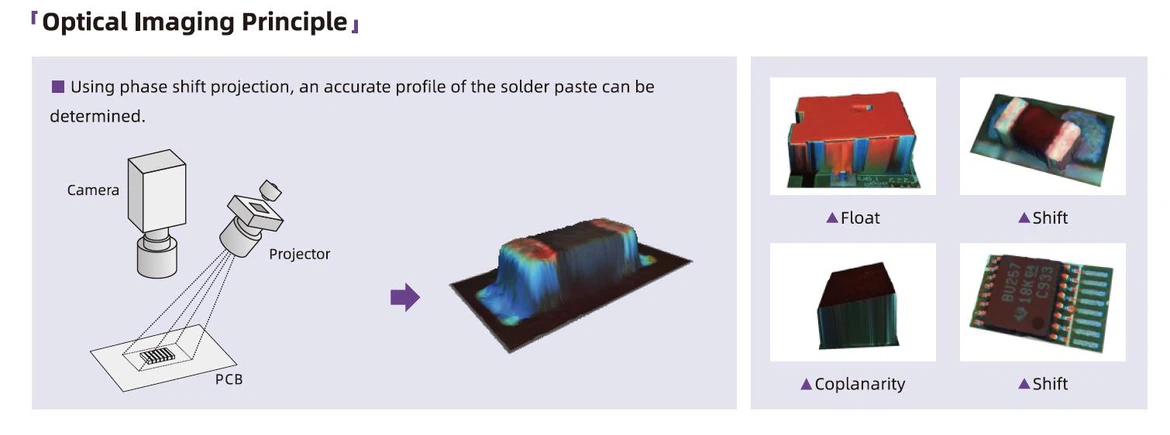

Серия 3D AOI-Cube оснащена передовой технологией позиционирования и усовершенствованными алгоритмами анализа характеристик, что делает ее идеальной для высокоскоростного и высокоточного контроля SMT-компонентов в процессе SMT до и после оплавления. Серия Cube устраняет слепые зоны в тенях и точно передает формы трехмерных компонентов для получения оптимальных результатов благодаря современной технологии проецирования нескольких полос.
Функции
- Богатый алгоритм сочетает в себе алгоритмы 3D, Al и цветовых функций для оптимизации скорости обнаружения дефектов.
- Несколько методов позиционирования для точного определения местоположения компонента. Интеллектуальная компенсация коробления доски и обнаружение дефектов на черных компонентах доски.
- Адаптируется к печатным платам разных цветов и эффективно обнаруживает как черные, так и белые платы.
- Мраморная платформа, двойной привод и карта управления движением обеспечивают лучшую в отрасли скорость проверки.
- Технология 3D-реконструкции сверхвысокого диапазона позволяет измерять компоненты высотой до 35 мм.
- Мощное сочетание программного обеспечения для трехточечной проверки и быстрого анализа данных SPC.
- выявляет первопричину дефектов.
- Интеллектуальное заводское решение: реализуйте удаленный мониторинг производственных данных в режиме реального времени и централизованное управление несколькими производственными линиями, улучшая качество процесса и увеличивая выход продукции.
- Автоматическое переключение программ посредством сканирования штрих-кода: автоматическая регулировка ширины является стандартной функцией и достигается простым считыванием штрих-кода печатной платы, а также поддерживает команду MES.
- Функция сигнализации SPC позволяет в режиме реального времени контролировать качество продукции, обеспечивая своевременную обратную связь в случае нештатной ситуации. Это помогает предотвратить возникновение дефектов на протяжении всего процесса и возникновение затрат.
- Крупные дефекты защищены от ошибок.
Технические характеристики машины
|
Модель |
Куб |
Куб-Д |
Куб-XL |
|
|
Система изображений |
Камера |
Промышленная камера 12 МП |
||
|
Разрешение |
15μm |
12μm |
10μm |
|
|
поле зрения |
60*45 мм (12 МП, 15 мкм) |
|||
|
осветительные приборы |
4-цветный светодиод в форме кольца |
|||
|
Метод измерения высоты |
4-путевые проекторы |
|||
|
Структура движения |
движение X/Y |
Сервопривод переменного тока (двойной привод) |
||
|
Платформа |
Гранит |
|||
|
Регулировка ширины |
Автоматический |
|||
|
Тип транспорта |
Пояс |
|||
|
Направление загрузки доски |
Л-П или П-Л |
|||
|
Фиксированный рельс |
Однополосный: 1-й фиксированный рельс; Двухполосный: 1-й и 3-й или 1-й и 4-й фиксированный рельс. |
|||
|
Конфигурация оборудования |
Операционная система |
Вин10 |
||
|
Коммуникация |
Ethernet, SMEMA |
|||
|
Власть |
Однофазное 220 В, 50/60 Гц, 5 А |
|||
|
Требование к воздуху |
0.4-0.6 МПа |
|||
|
Высота конвейера |
900±20 мм |
|||
|
Общий размер |
1140мм*1360*1620мм |
1310*1360*1620 мм |
||
|
Вес оборудования |
1100 кг |
1150 кг |
1300 кг |
|
|
Размер печатной платы |
Размер |
50*60-510*510мм |
Однополосный: 50*60-510*560 мм |
50*80-650*610мм |
|
Толщина |
Меньше или равно 6,0 мм. |
|||
|
Деформация |
±3 мм |
|||
|
Зазор компонентов |
Верхний зазор 25-50 мм регулируется, нижний зазор 45 мм. |
|||
|
Зажимная кромка |
3 мм |
|||
|
Вес печатной платы |
Меньше или равно 3 кг. |
|||
|
Категории проверок |
Компонент |
Неправильный компонент, отсутствие, полярность, сдвиг, реверс, повреждение, изгиб вывода ИС, поднятый вывод ИС, посторонний материал, поплавок, копланарность, надгробие и т. д. |
||
|
Паяное соединение |
Нет припоя, недостаточно припоя, открытый припой, избыток припоя, перемычка, шарик припоя и т. д. |
|||
|
Размер компонента |
Чип:03015 и выше: LSI: шаг 0,3 мм и выше; другие: компонент странной формы |
|||
|
Измеримый диапазон |
35 мм (15 мкм) |
|||
|
Разрешение по высоте |
0.3715μm |
|||
|
скорость проверки |
450 мс/поле обзора |
|||
