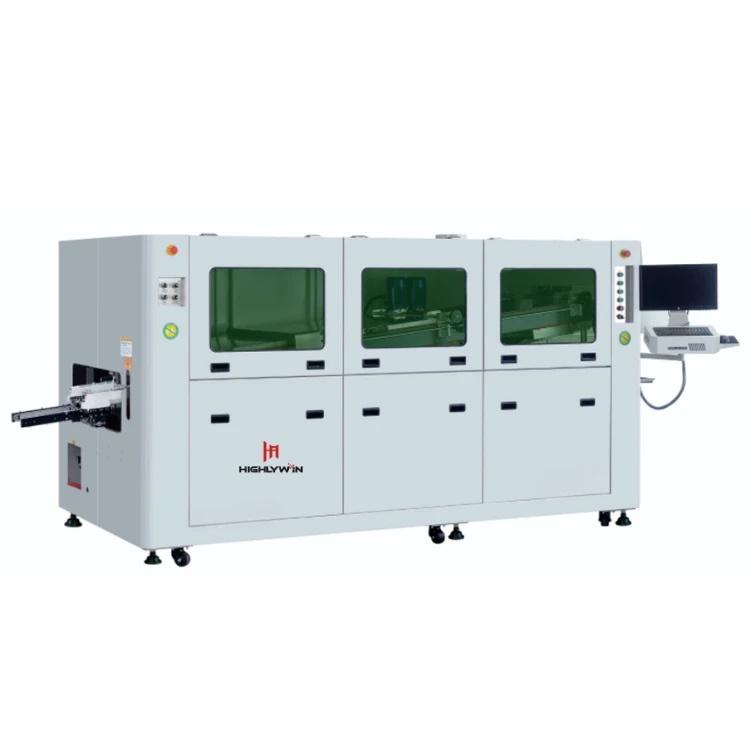

Аппарат для бессвинцовой волновой пайки HWU-350/450
Описание
Эта серия машин для бессвинцовой волновой пайки оснащена конвейером с титановыми пальцами, устойчивым к высоким температурам, и может удовлетворить все требования крупносерийного производства. Подкреплено нашей 2-летней гарантией и высококачественным послепродажным обслуживанием. Это безопасный выбор для клиентов, требующих бескомпромиссного качества, надежности и исключительного соотношения цены и качества.
У нас есть полный спектр машин для пайки волновой пайкой, возможен вариант с азотом. Пожалуйста, свяжитесь с нами, чтобы обсудить ваши индивидуальные требования.
Функции
- Направляющая выдерживает нагрузку до 80 кг, новая конструкция с тяжелым пальцем, защитой от тряски и шариковой цепью.
- Низкое окисление окалины, новая конструкция волнистого сопла, горшок имеет функцию автоматического подъема, подъема и подъема.
- Выборочное распыление по площади, флюс позволяет сэкономить до 70%.
- Свободное сочетание модуля горячего воздуха и инфракрасного предварительного нагрева.
- Сегментированная конструкция транспортного рельса, грузоподъемность 80 кг, максимальная ширина печатной платы может быть увеличена до 610 мм.
- Благодаря усовершенствованному регулятору температуры, счетчику, таймеру, регулятору скорости и т. д. обеспечивается стабильная работа машины.
- На выбор мы поставляем титан и чугун.
- Световая и звуковая сигнализация перегрева и аварийной остановки.
- Конвейерная система оснащена защитой от перегрузки.
Технические параметры
|
Модель |
HWU-350 |
HWU-450 |
|
Параметры машины |
||
|
Размеры (Д х Ш х В), мм |
4500х1500х1800мм |
|
|
Источник питания |
3 фазы, 380 В, 50/60 Гц |
|
|
Общая власть |
25КВт |
|
|
Пусковая мощность |
15КВт |
|
|
Нормальное энергопотребление |
Прибл.3-8КВт |
|
|
Параметры системы предварительного подогрева |
||
|
Режим предварительного нагрева |
Горячий воздух |
|
|
Контроль скорости |
бесступенчатая частота |
|
|
Зона предварительного нагрева № |
4 |
|
|
Длина предварительного нагрева |
1800 мм |
|
|
Температура предварительного нагрева |
Температура в помещении - 250 градуса |
|
|
Система пайки |
||
|
Режим припоя с управлением от ванны |
Механический насос |
|
|
Материал припоя |
титан |
|
|
Мощность нагревателя |
Корпус железа: 14,5 кВт; титан: 12 кВт |
Корпус железа: 14,5 кВт; титан: 15кВт |
|
Объем горшка |
500-550кг |
|
|
Режим контроля температуры |
ПИД + ССР |
|
|
Время прогрева |
Около 90 минут (установите 250 градусов) |
|
|
Конвейерная система |
||
|
Ширина печатной платы |
50-350 мм |
50-450 мм |
|
Высота компонента |
верх: 120 мм, низ: 25 ± 5 мм. |
|
|
Скорость конвейера |
0-1800мм.мин |
|
|
Высота конвейера |
750±20 мм (опция: 900±20 мм) |
|
|
Тип конвейера |
Титановый палец |
|
|
Угол пайки |
3-7 градус |
|
|
направление печатной платы |
Л-П или П-Л |
|
|
Мощность двигателя конвейера |
120 В 3П 220 В переменного тока |
|
|
N2система (опция) |
||
|
Потребление азота |
15m3/h, <1000PPM |
|
|
Подача азота |
0.5-0.8КПа |
|
|
Другие |
||
|
Автоматическая подача флюса |
Да |
|
|
Поток потока |
20-100мл/мин |
|
|
Давление распыления |
0.25-0.4МПа |
|
|
Охлаждение (опция) |
2 л.с. 2 П 220 В переменного тока |
|
|
Центр поддержки |
Вариант |
|
